粉末塗料始於20世紀（jì）40年代初，是以粉末粒（lì）子（zǐ）形（xíng）態塗裝並形成塗層的（de）。粉末塗（tú）料在生產和塗裝（zhuāng）過程中沒有溶劑釋放，少汙（wū）染，符（fú）合環保要求，塗裝過程中噴溢的粉末可以回收再利用，有利於（yú）節（jiē）省資源，粉末塗（tú）裝易實施自動化生產，可提高生產效率，粉末塗（tú）料和塗裝已成為發展迅速的塗料新產品和新工藝，現（xiàn）已成為公（gōng）認的符合4E型（xíng）塗料產品。

木紋處理（lǐ）是有機（jī）塗層處理的一種，木紋處（chù）理又分為水轉印（yìn）和熱轉印兩種。熱轉印木紋技術從上世紀90年代末引進我國，近年來得到長足的發展，該技術的主要特點在於轉印圖像色彩鮮豔（yàn），層（céng）次豐富，轉印效果可以和印刷媲美。與印刷技術（shù）的不同點在於（yú）熱轉印是在高（gāo）溫（wēn）下使油墨受熱升華，能多色圖案一次成圖，無需套色，冷卻後即形成色彩亮麗的圖案。並且圖案可滲入塗層40-60um的內部，熱轉印產品經久耐用，轉印圖案不會脫落，龜裂和褪色。

專用熱轉印粉（fěn）末塗料（liào）初期以聚氨酯/異氰酸酯體係（xì）為主，聚氨酯/異氰酸（suān）酯體係硬度高，流平好，轉印效果好，但是（shì）聚（jù）氨酯/異氰酸酯體係由於所用固化劑價格較高，限製了熱轉印粉末塗料的應用。近年來，聚（jù）酯/TGIC體係以其低（dī）成（chéng）本，優良的耐候性和（hé）良好的（de）綜合性（xìng）能在熱轉印粉末塗料中越來越多被（bèi）使用（yòng）。

專用熱轉印粉末塗料的（de）配方設計

木紋（wén）轉印中最（zuì）常見的 “粘（zhān）紙”問題和（hé）塗層（céng）的完（wán）全固化程度有很大（dà）的（de）相關性。在聚酯/TGIC體係中，保證了塗膜的完全固化“粘紙“問題可以得到很大的改善。粘紙帶來的後（hòu）續問題-轉印後塗層（céng）表麵有一層紙印痕。

(1) 提高交（jiāo）聯密度對木紋轉印效果的（de）影響

戶外粉末塗（tú）料大多采用反應速度慢的低酸值樹脂，這類樹脂與固化劑反應緩慢，在正常的固化條件下低酸值樹脂體係的塗（tú）層不能達到完全固化的程（chéng）度（dù），從而導致塗層在轉（zhuǎn）印後（hòu）出現“粘紙”，轉印紋理不（bú）清晰的現象。針對“粘紙”問題粉末原料（liào）市場上（shàng）出現了很多的熱轉印助（zhù）劑，基本上（shàng）是促（cù）進（jìn）塗層固化，增加塗層交聯密（mì）度的，但是實（shí）驗發（fā）現這（zhè）些助劑起到的（de）作用很少。我們從塗層成膜物質（zhì）著手（shǒu），解（jiě）決熱轉印“粘（zhān）紙”問題。

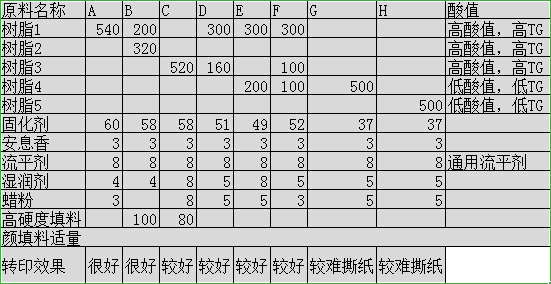

我們選（xuǎn）擇（zé）了高酸值，反應活性大的幾種樹脂。高酸值保證了塗層具有較高的交聯密度，反（fǎn）應活性大則保證塗層能在（zài）正常固化條件下完全固化。實驗如下：

以上實驗表明（míng）：高酸值配方（fāng）體係可以有效的解決（jué）鋁型材熱轉（zhuǎn）印（yìn）“粘紙”問題，而且轉印後可以很明顯的看到殘留在塗層表麵的（de）印痕很少，轉印紋理（lǐ）很清晰。沒（méi）有加入高酸值的配方轉印出來後有“粘紙”現象，加入高酸值樹脂後，可以很（hěn）明顯的看到轉印出來的工件在冷卻過（guò）程中，轉印（yìn）紙有自動剝離的現象，很好撕紙。但是單（dān）獨使用高酸值樹脂，塗層流平不是很好（hǎo），所以加入適（shì）當的低酸值樹脂，反應速度快的樹（shù）脂一起擠（jǐ）出則可以調節流平，而且轉印效果也在可接受範（fàn）圍內。

(2)蠟粉對木紋轉印的影響

常（cháng）規粉末塗料配方中常加（jiā）入各（gè）種類型的低分子量，低熔點（diǎn）蠟粉以使塗層具有良好的爽劃，防結塊，耐磨，消（xiāo）光，脫氣及紋理效（xiào）果，但是查閱有關鋁型材熱升華轉印粉末（mò）塗料資料，發現很多人對在配方中加入（rù）蠟粉（fěn）持（chí）懷疑的態度，認為加入蠟粉後粉（fěn）末塗料在熱轉印時會產（chǎn）生“粘紙“現象。但是在實驗（yàn）過程中我們發現蠟粉對熱轉印粉末塗料的脫紙是有積極作用的。

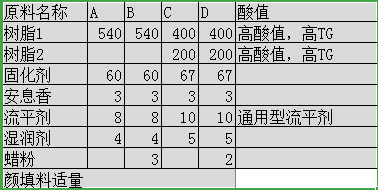

A組沒有加入蠟粉，B組加（jiā）入0.3%的（de）蠟粉。製粉噴板後，B組硬度比A組高，真空轉印後A,B兩組紙印較少， B組轉印效果（guǒ）比A組好。

C組（zǔ）沒有加入（rù）蠟粉，D組加入0.2%的蠟粉，製粉噴板後，D組硬度比C組高，真空轉印後C,D兩組印痕較少，D組轉印效果比C組（zǔ）好。

我們通過實（shí）驗發現蠟粉的（de）適當加入可以增加（jiā）塗層的硬度，改善塗層流平，有助於改善“粘紙”和轉印後殘留在（zài）塗層表（biǎo）麵的（de）印（yìn）痕，但是有些蠟粉加入後遷移到表麵對轉印不利，有些消（xiāo）光蠟粉對塗層流平有（yǒu）促進（jìn）作用，但是（shì）對轉印效果有很大的影響。

(3) 硬度對（duì）木紋（wén）轉印的影響

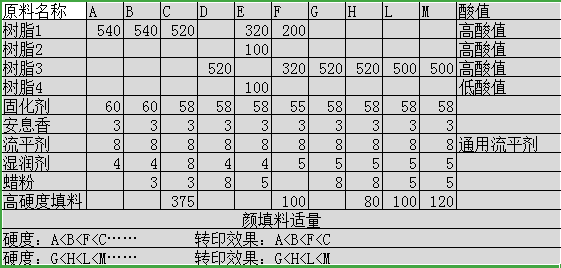

比較（jiào）聚氨酯體係和常規聚酯/TGIC體係發現，聚氨（ān）酯體係（xì）硬度比常規聚酯/TGIC體係高（gāo），我們提高聚酯/TGIC體係的（de）硬度（dù）測試（shì）其（qí）對木紋轉印的影響，實驗驗證（zhèng）如下。

實驗結果表明：相同體係（xì）中硬度高的組分和（hé）硬度低的組分一起轉印，轉印效果相差較為明顯，硬度高的組分（fèn）轉印後基本上沒有印痕，硬度低的組分則有少量或者大量的印痕。但是當我們把增硬蠟加多時（shí），塗層硬度很高（gāo），發現轉印（yìn）圖案模糊，轉印不了，綜上所述在一定範圍內增加塗層硬度對（duì）熱轉印有很大的作（zuò）用。

綜上（shàng）所述為了得到（dào）優良的轉印效果，可以采用以下方法：

1.選擇（zé）綜（zōng）合性能好（hǎo）的高酸值樹脂應（yīng）用於熱轉印粉末體係是有效的改（gǎi）善辦法（fǎ）。

2.加入適量的蠟粉對塗層表麵有一定的作用，而且（qiě）蠟粉（fěn）對塗層硬度有較大的改善，而且蠟粉可以改善一些塗層缺陷。

3.選擇合適的顏填（tián）料，提高塗層硬度，有利於撕（sī）紙和改（gǎi）善塗層印痕。
