前（qián）言

蠟粉（fěn）是粉末塗料常用的助劑，主要起（qǐ）到增硬耐磨，脫（tuō）氣消泡的作用，常（cháng）用的（de）品種有聚乙烯蠟（là），聚丙烯蠟，聚（jù）酰胺蠟，聚四氟乙烯蠟等。不同規格的蠟粉（fěn）在粉末塗料中有不同的表現，在（zài）抗劃性，塗膜（mó）硬度，爽滑手感，脫（tuō）氣性，光澤度，顏色鮮映性，紋理效果（guǒ），轉印撕紙，銀粉排列，對印刷或（huò）者重塗的影（yǐng）響等方麵均有區別。

實驗（yàn）目的

為（wéi）了仔細研究不同種類的蠟粉在粉末塗料（liào）體係中（zhōng）的作用（yòng）機理，蠟粉從蠟粉與粉末（mò）塗料（liào）其他原材料（liào）的相互作用角（jiǎo）度（dù）出發進行了（le）一係列實驗。本文主要分析不同（tóng）蠟粉對聚酯粘度的影響（xiǎng）。

粉末塗料用聚酯最基本的（de）指標有酸值，粘度，Tg 值。蠟粉的加入不（bú）會影響（xiǎng）聚酯（zhǐ）的酸（suān）值，但對聚酯的粘度和Tg 值（zhí）有一（yī）定的影（yǐng）響（xiǎng）。本文選取帝斯曼的4140（6:4 混合型）和4900（TGIC固化型（xíng），94：6）作為基（jī）礎材料進行實驗。

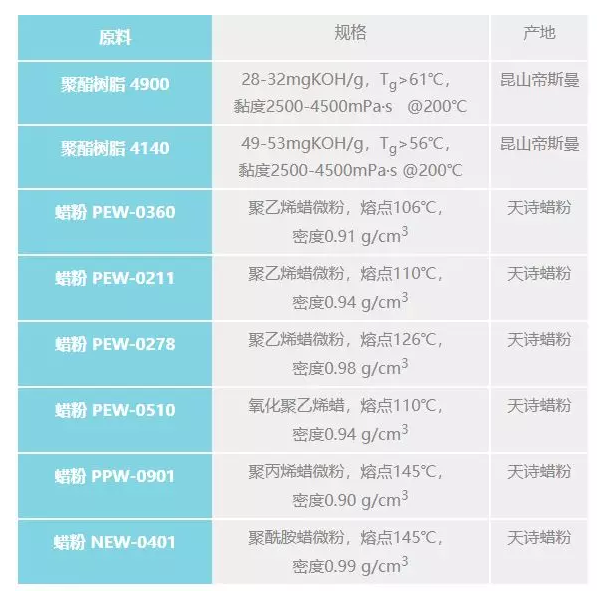

實驗材料

實（shí）驗方法

在160度下，利用旋轉（zhuǎn）粘（zhān）度計測量（liàng）不同品（pǐn）種（zhǒng）不同比例的蠟粉添加到聚酯樹（shù）脂中後（hòu），對聚酯樹脂粘度的（de）影（yǐng）響，蠟粉添加量為聚酯樹脂的1%，2%，4%。

選擇在（zài）160度（dù）條件下測量粘度，主要出發點是考慮蠟粉在（zài）這個溫度下已經完全融化，而粉末塗料的膠化過程還沒有完（wán）全開始，是希（xī）望探（tàn）索在蠟粉在粉末塗料膠化溫度之前對聚酯樹脂粘度的影響。

蠟（là）粉的選擇包括聚乙烯蠟，氧化聚乙烯蠟，聚丙（bǐng）烯蠟和聚酰胺蠟，其中聚（jù）乙烯蠟選擇了低密度聚乙烯蠟（密（mì）度0.90-0.93 g/cm3），中密度聚乙烯蠟（密度0.94-0.96 g/cm3），高密度聚（jù）乙烯蠟（密度0.99-0.99 g/cm3）三種。這幾種規格的（de）蠟粉在粉末塗料的生產實踐中當中具有相當的代表性。

實（shí）驗數據

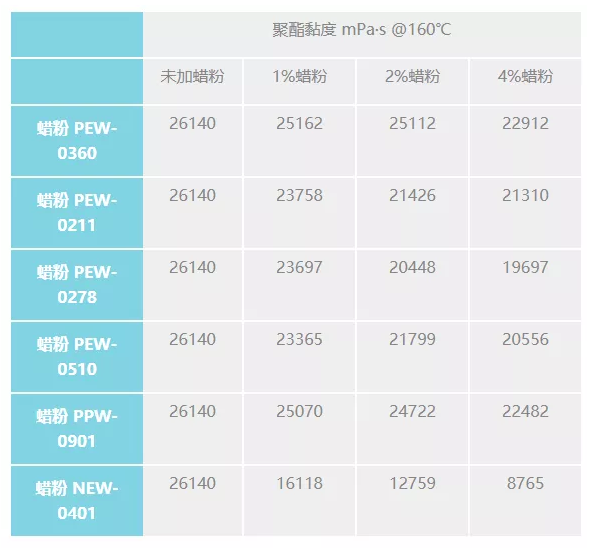

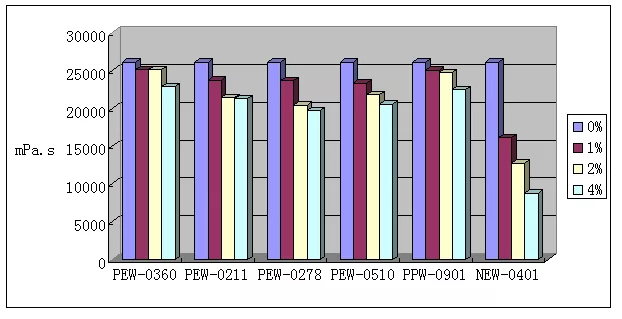

聚酯（zhǐ）樹脂4900添加蠟粉的黏（nián）度數據如下：

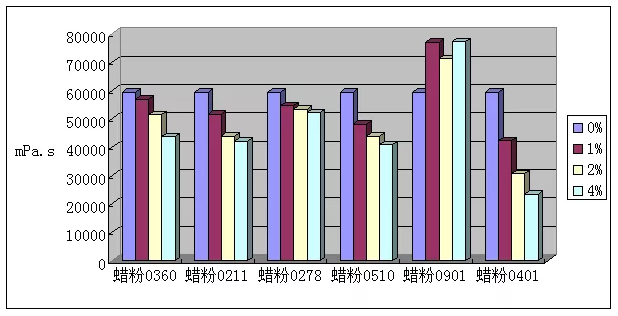

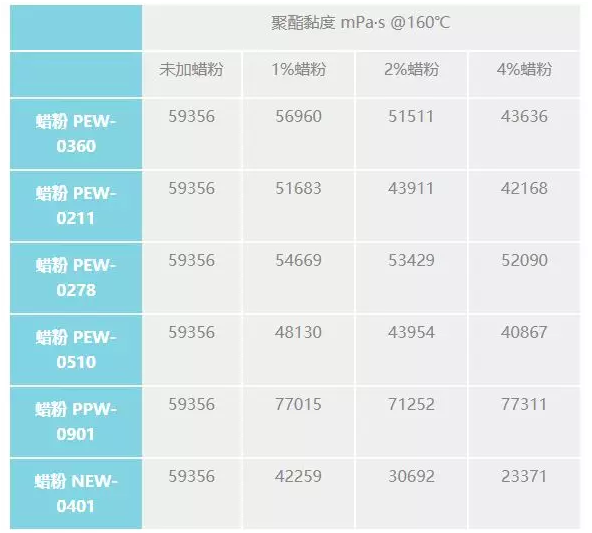

聚酯樹脂4900添加（jiā）蠟粉（fěn）的黏度數據:

結論

蠟粉的加入基本對粉末塗料用聚酯樹脂都有一定的降粘作用，降粘程度隨（suí）不同的蠟粉及不同（tóng）的聚（jù）酯品種有較大的差異。

聚酰胺蠟NEW-0401對（duì）聚酯的降黏性很好，氧化（huà）聚乙烯蠟PEW-0510對聚酯的降黏性較好（hǎo），不同規格的聚乙烯蠟對聚酯的降（jiàng）黏性作用相差很大，中密度聚乙（yǐ）烯蠟粉PEW-0211降黏性較好（hǎo），高密度聚乙烯蠟PEW-0278在聚酯4140中降黏性尚好但（dàn）在聚酯4900中降黏（nián）性較差，低密度聚乙烯蠟PEW-0360在聚酯4900中降黏性尚好但在聚酯4140中降黏性較差。聚丙烯（xī）蠟PPW-0901在160°時（shí）可能存在未完全溶解的情況，實驗顯示在160°時基本不具備（bèi）降黏能力。
