塗膜的基料主（zhǔ）要是高分子材料，在水的存在下，常常會發生色（sè）變、軟化、附著失（shī）效、起泡甚至（zhì）塗膜破裂，所以塗膜的耐水性是塗膜的一項重（chóng）要性能。

塗膜的耐水性不好（hǎo），具體會有哪些表現呢？

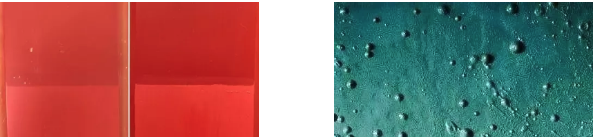

色變（biàn）
樹脂或顏色在（zài）水的作用（yòng）下生成發色基團（tuán）。
軟化
水增塗膜的溶脹（zhàng）與塑化作，導致強度（dù）和硬（yìng）度降低。
附著失效
水分子取代了塗膜與底材之間（jiān）的界麵作用（包括部分氫（qīng）鍵（jiàn）或者易水解的（de）化學鍵），導致附著力大（dà）大降低。
起泡
由（yóu）於塗膜（mó）軟化和（hé）附著失效，塗膜中的水揮發將塗膜頂起。

塗膜受水的影響（xiǎng）主要包含兩個方麵（miàn）
（1）塗膜吸水性強（qiáng），易回潮（或者幹（gàn）燥慢，不容（róng）易（yì）完全（quán）幹（gàn）燥）的情況；
（2）塗膜易（yì）與水（shuǐ）發生能劣化塗膜性能（néng）的各種物理和化學（xué）作用的（de）情況（如含有易水解的（de）酯鍵或醚鍵）。

塗膜吸水機理
（1）化學親和
塗膜中親水（shuǐ）基團通過陽離子配位或氫鍵作用使得水（shuǐ）分子吸附在（zài）極性基團表麵，從而使得物質表現為一定的吸水性。（塗料成膜後一般以化（huà）學吸附為主）

（2）毛細作用
常見（jiàn）於多孔物質的吸（xī）水現象，是一種物理吸附，當然物質本身對水要有一（yī）定的親水性，如矽藻土，如塗（tú）膜幹燥時沒有完全封閉的脫氣通道。

（3）滲（shèn）透作用
如果塗膜（mó）中存在電解質，會產生滲透壓，使得塗膜（mó）外部的水有向內部滲（shèn）透（tòu）的傾向。當然在塗膜內聚能較大時，具有部分抵消這種滲（shèn）透壓力的傾（qīng）向。

怎樣提高塗膜的耐水性
1.提高塗膜耐（nài）水性的途徑
（1）選（xuǎn）擇耐水性好的樹脂和固化劑
耐水性好的樹脂（zhī）分散液有以下指標（biāo）

較高的（de）羥值；
盡量低的酸值；
較高的玻璃化溫度（少含柔性鏈的醇）
較高的分子量、較窄的分子量分（fèn）布；
盡量少的極性單體；
帶脲環胺類等能增強濕附著力的單體；
合適的成鹽助劑。

（2）對於異氰酸酯固化劑
HDI脂肪族異氰酸酯（zhǐ）三聚體最為常用，以前一般用聚醚鏈端改性（xìng），但（dàn）是成膜後依（yī）然殘留在塗膜中的（de）聚醚鏈段對使（shǐ）得塗膜的耐水性大大降低；可以選擇磺酸鹽改性的HDI，用（yòng）氨水做成鹽劑，塗膜幹燥後（hòu），氨（ān）水揮發，少量的磺（huáng）酸基團對耐水性的降（jiàng）低遠遠小於聚醚改性的 HDI。

2.選（xuǎn）擇疏水性好的顏填料
有明顯親水溶脹的矽酸鹽填料要慎用，如蒙脫土、高嶺土；
另外蒙脫土中的金屬（shǔ）離（lí）子對分散液的穩定性有破壞作（zuò）用，非要用的話最好（hǎo）可以用可揮（huī）發胺改性。
對於滑石（shí）粉、沉澱硫酸鋇類的填（tián）料，選擇進行疏水處（chù）理的較好；
對於有機色漿一定要注意其（qí）化學結構，帶電性以及使用的表麵活性劑；
塗膜疏水性（xìng）還可以通過（guò）添加納米材（cái）料獲得，特別是納米矽氧化合物。

3.減少配方中（zhōng）“親水結構”的含量
減少（shǎo）親水基團較多的（de）助劑的使用（yòng）；
在此強調一下助溶劑（或者大家（jiā）所叫（jiào）的成膜助劑），沸點太高，揮發太慢（màn）的醇醚（mí）類物質在塗膜水完全（quán）幹燥後（hòu），還會長時（shí）間殘留（liú）在塗膜中，降低塗膜的耐水性。

4.增加塗膜的交聯密度和固（gù）化程度
選擇羥（qiǎng）值高的樹脂分（fèn）散體、適當的催化劑、保證塗膜固化後（hòu）具有較高的交聯密度；
適當（dāng）增加固化劑的量能增強塗（tú）膜的耐水性（NCO/-OH比例為 1.5-2.0 耐水性最好），當然過多的固化（huà）劑會過剩，反（fǎn）而使得耐水性降（jiàng）低。
高的（de）交聯密度首先得要保證（zhèng）交聯（lián）程度的反應完全（quán），不然過高的羥基意味著沒（méi）有來得（dé）及反應的羥基也會增多；
另外過高的交聯密度會劣化衝擊，彎曲等性能（néng）。所以樹脂最好的交聯狀態是適當的交聯密度，盡（jìn）可能完全的反應程度

5.降低塗膜表麵張力
利用 F 取代（dài）烷基或矽氧烷類流平劑降低塗膜表麵張力，使得塗膜具有一定的疏水性。

6.初期耐水（shuǐ）和長期耐水
水性塗料幹燥慢，實幹之後的很長時間裏，依然會有一定量的水殘留在塗抹中，這（zhè）些水（shuǐ）分子在完全幹燥之前存在劣化塗膜性能（néng）的傾向，需（xū）要塗膜在次階（jiē）段有能力抵抗殘留水的破壞作用，在此定義為（wéi）“前期耐水性”，顯然前期耐水性與施工（gōng）工藝也緊密有關。
塗膜在完全幹燥後（塗膜（mó）中水含量極（jí）低），的長期使用（yòng）過程中，由於（yú）“親水結構”的（de）存在，存（cún）在吸水回潮的傾向，所以還要保證塗膜的“長期耐（nài）水”。
